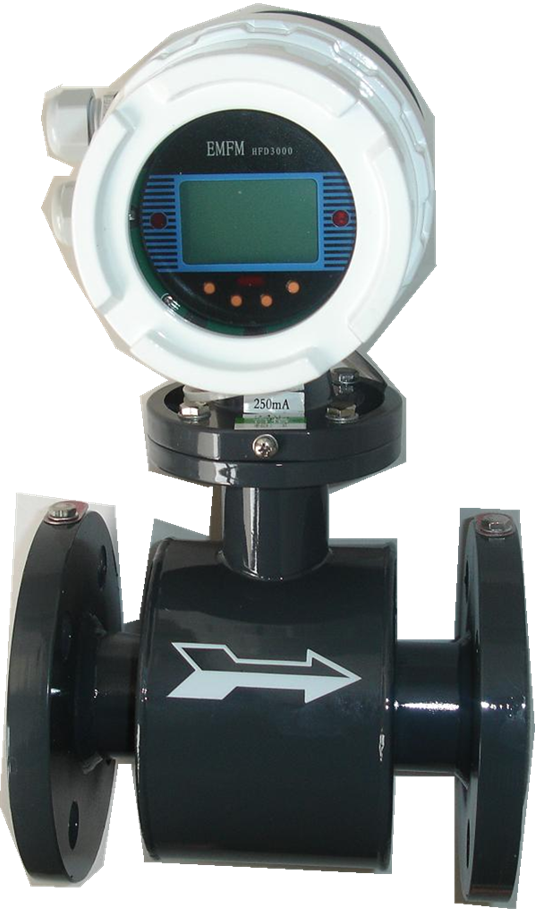

電磁流量計直管段長度不夠及巧妙解決方法
一、讓步法
所謂讓步法就是對某項指標做出讓步,該方法在產品質量管理中是普遍使用的。例如在化工生產中,從流程末端流出的產品達不到一級品指標,但能達到二級品指標,于是就作二級品入庫銷售,而不是將其報廢,這樣在經濟上比較劃算。
在流量計使用現場,如果直管段長度無論如何也不能滿足要求,流量測量結果也不是用于貿易結算,而是用于一般監測或過程控制,可嘗試采用讓步法。
二、加裝流量調整器
流動調整器可用于減少上游直管段長度。配合性實驗表明,它可以用在任何上游管件的下游。目前在ISO5167正文中只列入2種流動調整器:19根管束式流動整直器和Zanker流動調整板,流動調整器在標準中列有適用的節流件和阻流件類型以及具體的安裝位置等。
三、選擇適合型號
由于各種不同類型的流量計對直管段長度的要求差異懸殊,如果原來所選的流量計直管段要求較長,而且無論如何也滿足不了要求,應改選直管段長度要求較低的型號。
四、對影響值進行評估
直管段長度不夠時,電磁流量計不確定度增大,是由于管道內的速度分布畸變,使得儀表的實際流量系數與出廠標定時的流量系數不一致。如果按照現場實際的管件種類和直管段長度組裝成一套帶前后管段的流量計,放在流量標準裝置上,標定出該臺儀表的流量系數,然后配套使用,并使用此流量系數計算流量,也就完全排除了直管段長度不夠?qū)y量結果的影響
