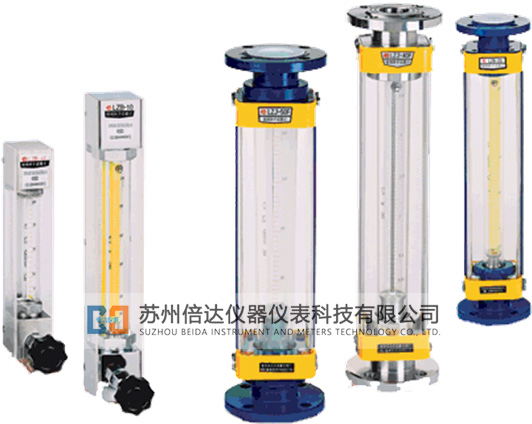

LZB系列玻璃轉子流量計
LZB系列玻璃轉子流量計是帶有透明錐管、能直接觀察介質流動狀態的指示型儀表,用來測量清潔、非混濁液體、氣體等單項介質的流量。廣泛應用于化工、石油、輕工、醫藥、化肥、環保、冶金等工業生產部門和科學實驗單位,儀表具有結構簡單、維修方便、價格便宜等優點,在國內外得到了普遍使用。
測量原理
流量計測量部分為一根垂直安裝的錐形玻璃管(透明管)及在內可以上下移動的浮子所組成,錐管大端向上,當流體自下而上流經玻璃管時,在浮子上、下之間產生壓差,浮子在此壓差作用下上升。當使浮子上升的力與浮子所受的重力,浮力及粘性力三者的合力相等時,浮子處于平衡位置,即此時為流體的瞬時流量。 |
技術指標
量程比 10:1 5:1
準確度 2.5 4
介質溫度 普通型4℃-100℃ 防腐型4℃-60℃
防腐材料 接觸介質部分采用F4或F46

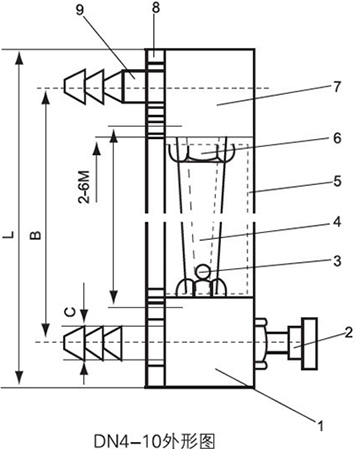

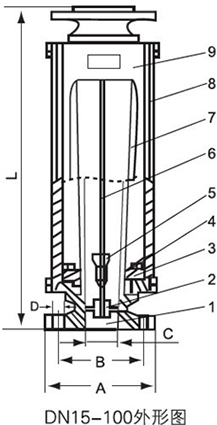

安裝尺寸
型號 | A | B | L | C | D |
LZB-3 | 110 | 132 | 150 | ?6或M8*1 | 28x24 |
LZB-4 | 170 | 208 | 238 | ?12 | 40x35 |
LZB-6 | |||||
LZB-10 | |||||
LZB-15 | ?95 | ?65 | ?470 | ?15 | 4-?14 |
LZB-25 | ?115 | ?65 | ?470 | ?25 | 4-?14 |
LZB-40 | ?145 | ?110 | ?570 | ?40 | 4-?18 |
LZB-50 | ?160 | ?125 | ?570 | ?50 | 4-?18 |
LZB-80 | ?185 | ?150 | ?660 | ?80 | 4-?18 |
LZB-100 | ?205 | ?170 | ?660 | ?100 | 4-?18 |
流量選擇
公稱通徑 DN(mm) | 型號 | 測量范圍 | 錐管長度 (mm) | 總長度 (mm) | 準確度等級 | 工作壓力 MPa | ||
液體 | 氣體 | LZB | LZB-F | |||||
? 3 | LZB-3 | 0.4~4ml/min | 6~60ml/min | 120 | 150 | 4 | 4 | ≤0.25 |
0.6~6ml/min | 10~100ml/min | |||||||
1~10ml/min | 16~160ml/min | |||||||
1.6~16ml/min | 25~250ml/min | |||||||
2.5~25ml/min | 40~400ml/min | |||||||
4~40ml/min | 60~600ml/min | |||||||
6~60ml/min | 100~1000ml/min | |||||||
10~100ml/min | 160~1600ml/min | |||||||
? 4 | LZB-4 | 1~10L/h | 16~160L/h | 160 | 238 | 4 2.5 | 4 | ≤1.0 |
1.6~16L/h | 25~250L/h | |||||||
2.5~25L/h | 40~400L/h | |||||||
? 6 | LZB-6 | 2.5~25L/h | 40~400L/h | |||||
4~40L/h | 60~600L/h | |||||||
6~60L/h | 100~1000L/h | |||||||
? 10 | LZB-10 | 6~60L/h | 100-1000L/h | |||||
10~100L/h | 160~1600L/h | |||||||
16~160L/h | 250~2500L/h | |||||||
? 15 | LZB-15 LZB-15F | 16~160L/h | 0.25~2.5m3/h | 350 | 470 | 2.5 | ≤0.6 | |
25~250L/h | 0.4~4m3/h | |||||||
40~400L/h | 0.6~6m3/h | |||||||
? 25 | LZB-25 LZB-25F | 40~400L/h | 1~10m3/h | 2.5 | ||||
60~600L/h | 1.6~16m3/h | |||||||
100~1000L/h | 2.5~25m3/h | |||||||
? 40 | LZB-40 LZB-40F | 160~1600L/h | 4~40m3/h | 430 | 570 | |||
250~2500L/h | 6~60m3/h | |||||||
? 50 | LZB-50 LZB-50F | 0.4~4m3/h | 10~100m3/h | 450 | ||||
0.6~6m3/h | 16~160m3/h | |||||||
? 80 | LZB-80 | 1~10m3/h | 50~250m3/h | 500 | 660 | 2.5 | ≤0.4 | |
LZB-80F | 1.6~16m3/h | 80~400m3/h | ||||||
? 100 | LZB-100 LZB-100F | 5~25m3/h | 120~600m3/h | |||||
8~40m3/h | 200~1000m3/h |
