一、產品概述

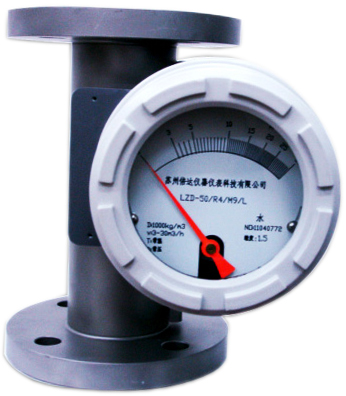

　　金屬管浮子（金屬轉子）流量計是工業自動化過程控制中常用的一種變面積流量測量儀表，具有體積小、檢測范圍大、使用方便的特點?？捎糜跈z測各類液體、氣體的流量，特別適用于低流速、小流量的介質流量的測量。
　　金屬管浮子（金屬轉子）流量計由測量管、浮子和指示器組成。浮子在測量管中自由的上下移動，改變管道中的流通面積。隨著流量大小的變化，浮子在測量管中的垂直位置也發生相應的變化，通過磁性的傳遞系統將浮子位置準確傳遞到指示器的刻度盤上，指示流量值的變化。
　　LZ系列金屬管浮子（金屬轉子）流量計分就地指示型和智能遠傳型，具有指針顯示瞬時流量，液晶顯示瞬時、累計流量，標準4～20mA電流輸出，上、下限報警，HART協議輸出等多種功能，為不同的用戶提供了廣闊的選擇空間。

二、主要特點
　　●工作可靠，維護量少，使用壽命長
　　●1：10的較寬的量程比
　　●全金屬結構，堅固穩定，適合高溫、高壓、強腐蝕性介質
　　●防爆設計結構適合易燃、易爆危險場合
　　●新型磁耦合傳感器保證信號傳輸穩定可靠
　　●適合低流速小流量的介質流量的測量
　　●可加裝磁過濾器
　　●智能型可選現場瞬時和累積流量顯不
　　●可選二線制、電池供電方式
　　●可帶保溫、夾套設計

三、技術參數

四、測量范圍(金屬管浮子（金屬轉子）流量計)

通徑 (mm)	流量范圍				最大壓力損失(kPa)		精度 等級
	水L/h		空氣m3/h
	普通型	防腐型	普通型	防腐型	水	氣體
15	2.5~25	2.5~25	0.07~0.7	0.07~0.7	6.5	7.1	2.5
	4.0~40	4.0~40	0.11~1.1	0.11~1.1		7.2
	6.3~63	6.3~63	0.18~1.8	18~1.8	6.6	7.3
	10~100	10~100	0.28~2.8	0.28~2.8		7.5
	16~160	16~160	0.4~4.0	0.4~4.0	6.8	8.0
	25~250	25~250	0.7~7.0	0.7~7.0	7.2	10.8
	40~400	40~400	1.0~10	1.0~10	8.6	10.0
	63~630	_______	1.6~16	______	11.1	14.0
25	100~1000	63~630	3.0~30	1.6~16	7.0	7.7
	160~1600	100~1000	4.5~45	3.0~30	8.0	8.8
	250~2500	160~1600	7.0~70	4.5~45	10.8	12.0
	400~4000	250~2500	11~110	7.0~70	15.8	19.0
50	630~6300	400~4000	18~180	11~110	8.1	8.6
	1000~10000	630~6300	25~250	18~180	11.0	10.4
	1600~16000	1000~10000	40~400	25~250	17.0	15.5
80	2500~25000	1600~16000	60~600	40~400	8.1	8.0
	4000~40000	2500~25000	100~1000	60~600	9.5	13.0
100	6300~63000	4000~40000	200~2000	100~1000	10.0	11.0
	10000~100000	------	300~3000	-----

注1：可根據要求加工表中未列的測量范圍的流量計
注2：特殊標定為1.5級
注3：特殊規格可定做

五、本體連接方式

六、報警開關
　　電遠傳信號技術參數與接線
　　預值報警開關傳感器
　　B1、B2、B3、B4指示器可以安裝1或2個預值報警開關傳感器。

　　二線制開關需要連接WE77晶體管放大器或相當產品才能輸出開關信號。
　　三線制開關需要10—30VDC的電壓供電，通過內置信號放大器輸出開關信號，與PLC直接應用。

七、電氣接線圖


八、磁過濾器尺寸表
