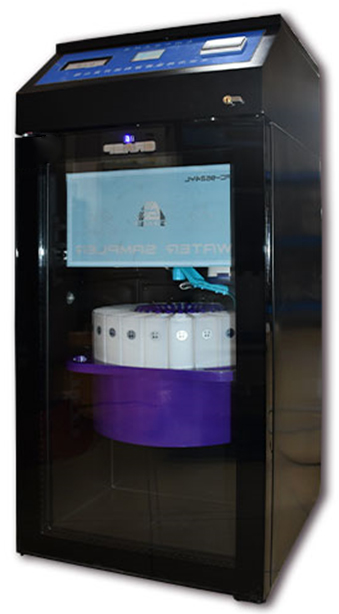

FC-9624YL(AB雙混勻盒)水質在線超標采樣器
主要用途:
用于污染源、污水處理廠進出口,與COD、氨氮、重金屬等在線監測儀聯機使用,為污染源在線監測設備提供不間斷混合水樣,實現超標留樣。
主要特點:
1.雙集水盒交替采集,自動混勻
2.為在線儀器連續供樣(主動、被動)
3.任意監測因子超標自動留樣
4.自動排空、清洗管路和集水盒
5.雙集水盒(單盒5升)及留樣瓶均在4±2°恒溫下保存
6.采樣、留樣信息存儲及上傳
7.可以與國內各廠家的在線監測儀互聯
8.可選配添加固定劑及留樣瓶自動排空功能模塊
從A8-24單集水瓶到AB雙集水瓶(盒)超標留樣器
公司根據市場的需求不斷豐富自動水質采樣器品種。從單桶混采到24瓶分采,從固定采樣到便攜采樣,從流量比例采樣到超標信號采樣及于2007年首推、08年定型生產的A8-24型自動供樣的水質采樣器和12年推出的XH-12型自動循環采樣器。始終走在自動水質采樣器自主研發生產、引領創新應用的最前端。根據市場的需求14年在A8-24的基礎上,將原有集水瓶增加為兩個,增加混勻攪拌功能。從而形成自動混勻,自動清洗,連續供樣、24瓶恒溫保存超標留樣器FC-9624YLAB??梢詽M足當下污染源在線監控對采樣器的最新要求。
2017年8月初環境保護部印發《關于加快重點行業重點地區的重點排污單位自動監控工作的通知》(環辦環監〔2017〕61號?!锻ㄖ穼?duì)污染源在線監控設備現場執法和自動監控運維,明確提出了工作要求。在《污染源自動監測設備安裝建設技術要求》中規定廢水監控點應安裝采集混合水樣、混勻及暫存混合水樣、超標留樣及報警、冷藏樣品、自動清洗及排空混勻桶、保護樣品等功能的水質自動采樣器。
連續供樣原理:
自動水質采樣器首先將水樣抽到集水瓶中(緩存供樣瓶)。集水瓶具有進樣口、供樣口、留樣口、溢流口和排放口。在線監測儀器從集水瓶中獲得水樣(采樣器供樣泵主動供樣或在線儀器自動抽取水樣),在線監測儀(COD、氨氮、總磷、總氮等)對水樣進行分析后,發出是否超標的信號,通過電控閥控制留樣或排放。當有些在線監測分析儀器的分析檢測周期比較長(例如30分鐘)而要求的混合采樣周期比較短(例如10分鐘)時,增加一個集水瓶相互切換才能滿足供樣留樣需求。由此產生雙集水瓶。本儀器的供樣留樣部分由兩個4升不銹鋼儲水盒、水路切換電控閥、分配器組合成一體,完成水樣的抽取、供樣(主動、被動)、留樣、溢流和排放功能。本儀器有24個1升儲水瓶保留超標水樣。恒溫箱4°(± 2℃)恒溫保存。沿襲原A8-24的優點:集水瓶、儲水瓶都放在恒溫箱內,從而保證兩者都在低溫環境中,保證水樣不變質和一致性。儲水盒的設計便于拆卸清洗,自動水質采樣器可通過與水質在線監測儀(COD、氨氮、總磷、總氮、重金屬等水質自動分析儀)聯機工作,由在線自動監測儀發出供樣信號或超標信號(脈沖)、自動水質采樣器據此控制供樣泵、電控閥、進行供樣或留樣。水質自動采樣器還可與數采儀聯機工作進行遠程通訊。上傳采樣結果并進行各種留樣控制。
FC-9624YLAB型自動水質采樣器是我公司推出的針對污染源在線監控供樣和超標留樣的新一代自動水質采樣器。采用經典的在多年使用中性能卓越的大口徑污水專用蠕動泵。嵌入式ARM控制系統,機械式水樣分配機構,確保動力充沛、控制精準而穩定、水樣分配準確。是一款功能完備的智能型采樣器。冷藏箱內置5升A,B雙盒集水緩存裝置,兩個集水盒可實現交替混合采樣功能,可設定任意時間間隔(5~9999)的任意采樣量(10~1000ml)。為在線監測儀連續提供等時混合水樣及任意在線儀器發出超標信號時超標留樣、所留水樣為同步水樣。使得采樣具有更廣泛的適用性和代表性。
此外此款采樣器還具4°C恒溫保存、自動反沖洗、采樣信息記錄(時間、瓶號、采樣量、超標信息)、密碼保護、斷電保護、遠程通迅(需與中控平臺一致的通訊協議)、遠程控制留樣等基礎功能,并可實現遠程控制留樣、遠程參數讀取及設置、遠程查詢留樣記錄等功能。 儀器主要特點及技術指標:
表1-1主要技術指標
項目 | 指標 |
顯示屏 | 2.8英寸真彩顯示器,WP界面風格,操作簡便。 |
通訊接口 | 3路RS232/RS485數字接口 (默認RS232) |
模擬量輸入 | 8路4~20mA 輸入,12位分辨率 |
開關量輸入 | 3路開關量輸入 |
開關量輸出 | 2路有源輸出,24VDC/1A 。 1路無源輸出 |
儲水瓶 | 24個1000Ml(聚乙烯)(2、3、4、6、8、12備選) |
混勻桶 | 2個5000mL (耐腐蝕高分子材料)A,B雙盒集水緩存裝置,兩個集水盒可實現交替混合采樣功能,可設定任意時間間隔(5~9999)的任意采樣量(10~1000ml)。 |
時鐘時間控制誤差 | △1≦0.1%及△12≦30S |
管路系統氣密性 | ≤ -0.092 MPa |
絕緣阻抗 | >20MΩ |
平均無故障連續運行時間(MTBF) | ≥3000h/次 |
采樣垂直高度: | ≥8.5m |
水平采樣距離: | ≥80m |
采樣量誤差: | ±8ml |
采樣重復精度: | ±5ml。 |
抽水速度: | 3700毫升/分鐘 |
供樣流速 | 1~5ml/S 可設 |
供樣量誤差 | ±5ml |
機箱內溫度控制誤差 | ±2℃ |
表1-2主要軟件功能
項目 | 說明 | |
單次采樣量 | 10-5000mL 任意可設,增量1ml。 | |
采樣間隔 | 5-9999分鐘任意設定,增量1分鐘。 | |
采樣模式 | 時間等比、流量等比、流量跟蹤、流量啟動、外部控制模式 | |
留樣方式 | 同步留樣、超標留樣(模擬量、開關量、數字量均可觸發留樣) | |
供樣功能 | 混樣完成后可通過供樣泵為在線儀表提供不間斷混合水樣 | |
遠程控制 | 可通過監控平臺、數采儀及工控機對采樣器發送控制指令進行相應的操作 | |
清洗功能 | 自動清洗混勻桶及管路,管路清洗采用“吹-吸-吹”的方式,避免樣品交叉污染。 | |
反控在線 | 當混樣完成后,并為在線儀器提供水樣時,通知在線開始做樣,三路反控通訊接口,可實現脈沖反控供樣及RS232/RS485轉換網絡命令反控供樣??膳涮讎鴥?nèi)所有主流在線設備及進口哈希、島津、E+H、賽默飛、WTW。構成理想的自動混合供樣及超標留樣系統。 | |
混勻桶防溢 | 混勻桶具有溢流泄流管路,防止采樣失誤水樣溢出損壞設備 | |
水樣分瓶方式 | 機械自鎖定位,準確可靠,具有過載保護。 | |
水樣恒溫存儲 | 2 - 8℃ 可設 | |
斷電保護 | 斷電重啟,所存參數及數據掉電不丟失。 | |
打印功能 | 微型打印機可打印存儲和記錄的數據。 | |
電子門禁 | 防止非工作人員對存儲的水樣進行操作 | |
軟件密碼鎖 | 防止非操作人員誤操作和惡意操作。 | |
語音播報 | (選配) | |
固定劑添加 | (選配) | |
歷史紀錄 | 采樣記錄:10000 條 留樣記錄:5000條 系統日志:5000條 | 斷電記錄:5000條 開門記錄:5000條 故障記錄:5000條 |
實時時鐘 | 內部集成高精度實時時鐘年誤差1分鐘 |
軟件工作模式說明
1)時間控制采樣:
等時間隔采樣(1~9999分鐘任意設定),水質自動采樣器將設定量水樣從采樣點采集等時混合水樣到緩存集水盒中,并將采集的混合水樣提供給在線儀器,根據超標信號排空或保存到儲水盒中。
2)流量比例采樣:采樣器自動從流過的一定量(如一噸)水中按比例抽取水樣(如100毫升)到混合緩存桶中。并將采集的混合水樣提供給在線儀器,根據超標信號排空或保存到儲水瓶中。
3)外控采樣:通過232串口或485、4~20mA、脈沖開關量等外部觸發信號要求進行采樣、供樣、留樣。
4)全部中文菜單,圖標式彩色觸摸按鍵。像手機般操作方便
5)軟件密碼鎖,保護儀器內設置不被修改。
6)自動記錄采樣結果(包括:瓶數、月、日、時、分等)。并可以記錄半年以上的組采樣數據。所有存儲的數據掉電不丟失。
7)可以通過有線或無線方式與網絡連接,上傳相關數據到中控平臺,實現遠程控制隨機采樣。
8)電子鎖,持有門禁卡的工作人員才能取回水樣。
10)(選配)可開門影像記錄功能
11)儀器防護等級: IP65(加罩)
12)外形尺寸: 510mmX510mmX1260mm(長x寬x高)
對比表
我司 | 其他國產 |
我司蠕動泵: 蠕動泵:高速大流量污水專用蠕動泵,自行開模設計。 泵管內徑:10mm,高強度進口醫用硅膠管(過水通透性好,不易堵塞) 壁厚:4mm(耐磨損,彈性好,使用壽命長) 永磁直流電機 | 國產其他: 蠕動泵:屬于市購醫用蠕動泵 泵管內徑:6mm 壁厚:2mm 交流步進電機 |
主機:獨立注塑機箱,密封性好 顯示器:2.8TFT,彩色觸摸屏,設置程序如同使用手機,操作簡單清晰。 | 主機:主板直接放在外機箱 顯示器:128x64點陣圖形液晶顯示器 |
水樣分配系統:槽輪機構,機械定位,分配水樣準確無誤 水樣直接進采樣瓶 | 水樣分配系統:步進電機,靠記步實現定位,上電保持,容易收到干擾,位置就變了。 導流盤導流方式,會造成水質交叉污染 |
冷藏柜:采用海爾配套冷藏柜,品質一流,經久耐用,溫控精確,穩定可靠 | 冷藏柜:小批定制組裝產品 |
10年以上的經典設計:集水緩存AB雙盒和24個留樣瓶內置冰箱冷藏模式(A8主機,集水瓶內置) | AB桶在冷藏箱外,在室外溫度環境下,微生物在AB桶內臂易于繁殖生長,對水樣造成影響。 |
中國第一家生產水質采樣器的廠家,1992年始創國內第一臺,至今只專注研發、生產水質采樣器,國內著名水質采樣器廠家 |
我司AB智慧雙盒特點(選擇我司AB智慧雙盒的十大理由)
?。?)10年以上的經典設計:集水緩存AB雙盒和24個留樣瓶內置冰箱冷藏模式。(A8主機,集水瓶內置)
?。?)模塊化設計,高度集成,故障率低,維修維護方便簡單。
(3)玻璃門便于觀察儀器內部情況
?。?)斷電常閉型電控門鎖,可實現開關門記錄及遠程控制,真正做到方便可靠。
?。?)打印機輸出當前程序和采樣結果
?。?)抽屜式雙盒緩存儲水槽,便于拆卸清洗。
?。?)彩色觸摸屏,設置程序如同使用手機,操作簡單清晰。
?。?)不銹鋼和彩色噴塑主機箱任選(特殊定制須有貨期)
?。?)采樣流程語音播報
