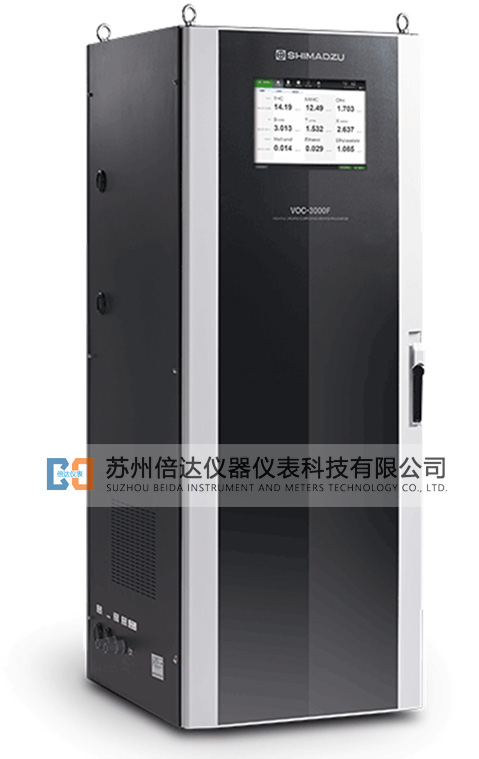

污染源揮發性有機物在線監測系統VOC-3000F

　　揮發性有機物（Volatile Organic Compounds, VOCs），是指特定條件下具有揮發性的有機化合物的統稱，主要包括非甲烷總烴（烷烴、烯烴、炔烴、芳香烴）、含氧有機化合物（醛、酮、醇、醚等）、鹵代烴、含氮化合物、含硫化合物等。

　　VOC-3000F污染源揮發性有機物在線監測系統不僅可以用于VOCs重點排放單位對于非甲烷總烴、甲烷、總烴和苯、甲苯、二甲苯的實時排放在線監測，同時也可以滿足石油化學、化工制藥、包裝印刷、工業涂裝及油品儲運銷等重點行業中的乙苯、苯乙烯、甲醇、乙醇、丙酮、氯乙烯、丙烯腈、叔丁醇、正己烷、環己酮、乙酸乙酯等11種有機特征污染物的在線監測需求。

　　該系統是島津60多年高端、專業氣相色譜技術與50年穩定、可靠在線監測技術的融合，專業應對國內工業廢氣高溫、高濕、高腐蝕及復雜VOCs廢氣排放的特征，具有運行高可靠性、在線數據精準及運維簡單等特點，為用戶提供了更高性價比的VOCs在線監測解方案及符合環保監管、真實有效的實時在線數據。

? 氣相色譜系統特點：
1、優秀的氣相色譜系統分析能力
　?、?島津品質的自動壓力控制系統（APC），實現N2、H2和空氣的高精確（±0.01kPa）自動流量控制。
　?、?先進的空氣循環式自動溫度控制技術（PID）實現柱溫箱全空間±0.1℃的精確控溫。
　　③ 系統零點、量程漂移更小。

2、高靈敏度FID檢測技術，VOCs分析準確、穩定
　　采用更低基線噪音和基線漂移的高靈敏度FID檢測器技術，檢出限低至3pgC/s（十二烷）以下，因此在線數據更精準，系統運行更穩定。

3、觸屏式模塊化氣相色譜操作系統及自我檢測功能，安全可靠、維護簡單
　?、?特有彩色觸屏式色譜系統操作界面，模塊化設計，無需掌握復雜氣相色譜系統知識，運行維護簡單。
　?、?強大的自我檢測功能，實現FID火焰熄滅自保護、自動再點火、氫氣斷路保護、載氣壓力和控制、色譜柱溫控傳感及檢測器狀態等近百種自我檢測和報警。
　?、?大體積空間的色譜柱箱設計，色譜柱、定量環、色譜閥等關鍵部件維護更方便。

4、專業應對各種現場復雜排放工況
　?、?高溫全熱法防吸附自動采樣/反吹，兩段式采樣預處理設計，具有更好的耐高溫、耐腐蝕及抗粉塵堵塞性能。
　　② 樣氣預處理采用惰性化的切換閥、定量環及管路等關鍵部件，防止VOCs組分吸附損失。
　　③ 瞬間快速除水技術，應對高濕廢氣工況中的VOCs組分水分吸附難點。
　?、?具有全流路系統自動/人工校準功能，符合HJ1013-2018標準規范。
　?、?國家防爆產品認證，可應用于石化、精細化工、制藥等易燃爆炸危險場合下的在線監測。

5、滿足不同行業VOCs特征因子多組分監測需求，靈活的現場可擴展性
　　針對VOCs重點行業排放管控的特征有機污染物，采用專用色譜柱、專用測定方法、專用流路，實現全部11種測定成分的基線分離。客戶可從這11種中自由選擇需要的特征因子成分來訂購。即使遇到需要追加測定成分的情況，也無需將設備返回工廠做復雜的調試，只需在現場進行追加擴展(※)。
　　※需要島津技術部人員、受過培訓的代理店或運維公司使用標氣來調試。

6、快速降溫系統設計，縮短分析周期滿足監測需求
　　島津特有空氣循環式溫控及DJCS（雙噴射冷卻系統）快速降溫系統，有效保證大體積柱箱溫度均一穩定、可控的同時，在5分鐘之內可將溫度恢復至下次待測初始溫度，從而實現復雜多組分在線分析的短時間和準確監測。

7、無需手動干預，自動快速實現系統校準，保障用戶在線數據有效性
　　大幅降低運維公司及運維人員對系統日常質控的繁雜工作量，采用一鍵式自動系統校準設計。

? 應用領域：
　　石油化工、有機化工、醫藥制造、工業涂裝、機械設備制造、包裝印刷、電子生產、合成革、涂料油漆、服裝加工、家具制造、膠粘劑等行業的有組織固定源的廢氣VOCs在線監測及VOCs處理設施的進、出口的VOCs在線監控及處理效率的評價監測。

? 使用條件：
　　? 電源：AC220V±20%，頻率50±1Hz
　　? 功率：最大4500VA
　　? 環境溫度：5～35℃
　　? 相對濕度：5%～90%（無結露）
　　? 設置場所：室內型或防爆小屋（應用于易爆炸等危險環境中）

? 技術指標：

原理	氫火焰離子化檢測器（FID）
測量組分	總烴（THC）、甲烷（CH4）、非甲烷總烴（NMHC）、苯（B）、甲苯（T）、二甲苯（X）、氯乙烯、甲醇、乙醇、丙酮、叔丁醇、丙烯腈、正己烷、乙酸乙酯、苯乙烯、環己酮、乙苯等
測量范圍	0-10,000mgC/m3 NMHC：0-100mgC/m3 * BTX：0-100mgC/m3 * 特征因子：0-100mgC/m3
重復性	NMHC：不超過1% BTX：不超過3% 特征因子：不超過3%
零點漂移	不超過±2%F.S/24h
量程漂移	不超過±2%F.S/24h
進樣口溫度（加熱導管溫度）	120℃
檢測器溫度	250°C
柱箱溫度控制精度	±0.1℃
氣體流量控制方式	APC電子壓力自動控制
氣體流量控制精度	±0.01kPa
尺寸	650x1890x755mm（不含突起部分）
