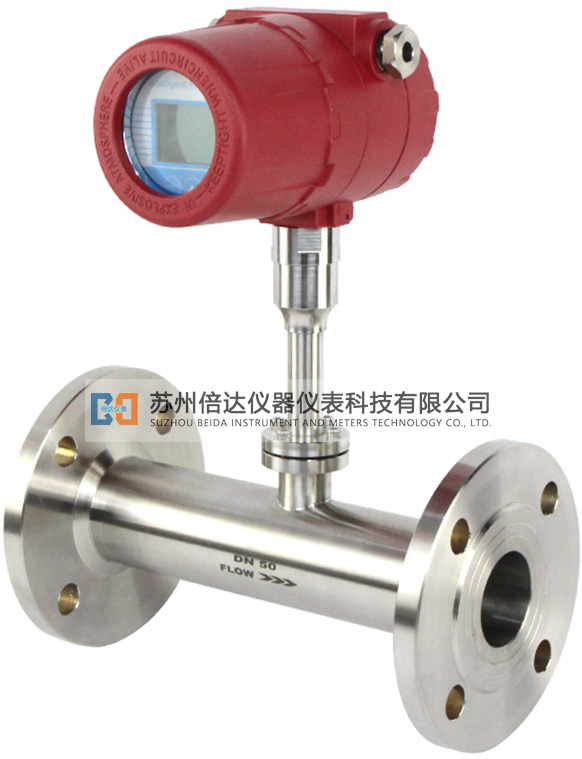

管道式熱式氣體質量流量計
熱式氣體質量流量計既可進行氣體流量計量工作,也可用于過程控制領域。氣體流量計無須溫壓補償,直接測出流體的質量流量。它的突出特點是:沒有可動部件;壓力損失?。涣砍瘫葘?;精度高;可靠性高;安裝簡單,操作方便??梢栽跍y量氣體領域全面替代孔板和差壓式流量計。
熱式氣體質量流量計可用于測量各種形狀、材質管道(如圓管、方管、矩形管等,管徑從8mm到50000mm或更大,各類金屬、塑料、水泥等材質)中的空氣、氮氣、氧氣、臭氧、氦氣、氦氣、氫氣、甲烷、乙烷、丙烷、乙烯、丙烯、一氧化碳、二氧化碳、笑氣、二氧化硫、硫化氫、氟化氫、磷化氫、氯氣、氨氣、氟利昂、異丁烷、正戊烷、甲烷、瓦斯、沼氣、各類高爐焦爐煤氣水煤氣半水煤氣混合煤氣、天然氣、含塵煙道氣、化工混合氣等各種單一或混合氣體(除乙炔氣)的標準狀態體積流量或質量流量。在結構上,與各類附件配合可分別組成管道式或插入式流量計。典型應用于制氣行業中各類氣體計量控制、石油化工行業各類氣體、火炬氣計量控制;電力行業中鍋爐一次風、二次風、磨煤風;鋼鐵行業各類煤氣空氣熱風,電子行業中高純度氣體;空調系統與核電行業中供暖通風;水處理行業曝氣池的空氣、沼氣;煤礦行業送風、瓦斯抽放;汽車摩托車制造業發動機空燃比試驗中空氣;實驗室氣體流量等的測量。
﹡ 無須溫度壓力補償,1臺表即可直接檢測氣體標準狀態下的體積流量或質量流量;
﹡ 流量測量下限低,幾乎從零開始測量,這是其它類型氣體流量計所無法比擬的;
﹡ 精度高,靈敏度高,反應速度快,量程比寬(可達1000:1),尤其適于貿易核算計量;
﹡ 壓力損失小,幾乎忽略不計,尤其適于大管徑低流速氣體的測量;
﹡ 一體或分體型結構,整機構造簡單可靠,安裝維護量很少;
﹡ 內部無可動件,堅固的316L不銹鋼或鉭金屬封裝探頭,無污染,光潔抗粘污,耐腐蝕;
﹡ 儀表采用德國原裝傳感器
﹡ 現場液晶顯示瞬時、累積流量,標準電流或電壓信號輸出,RS485通訊,上(下)限報警等;
﹡ 無須打開表蓋對累積流量復零,特別適合隔爆場合;斷電數據保護功能;
﹡ 內置存儲器,利用電腦、讀寫器可實現在線維護,無須卸下流量計導致重新吹掃管線;
﹡ 可選不斷流裝置在線拆裝、清洗探頭,尤其適合粘污氣體如焦爐高爐煤氣,無須切斷管道流量;
﹡ 可選整流裝置,能極大地降低對前、后直管段的要求;
﹡ 可選鉭金屬探頭,測量氯氣、光氣等強腐蝕性氣體。
傳統流量計需要溫度、壓力補償來測量流體質量流量,而熱式氣體流量計無須溫壓補償,直接測出流體的質量流量。它的突出特點是:可以直接進行貿易結算;沒有活動部件;壓力損失?。涣砍瘫葘?;精度高;可靠性高;安裝簡單,操作方便??蓮V泛應用于石油、化工、醫療、熱電廠、環保等行業。
技術參數:
測量范圍:(0.05~141)Nm/s(標準狀態為20℃,101.33KPa)
測量方式:管段式 插入式
溫度范圍:
環境溫度:-40℃~+60℃
介質溫度:-20℃~+450℃
準 確 度:±1%的讀數;±0.5%滿量程
重 復 性:±0.5%的滿量程
輸 出:4-20mA DC(最大負載600Ω);RS232;RS485
響應速度:小于1S
供電電壓:24VDC±10%/220VAC±10%
機械連接:3/4NPT不銹鋼緊固件(插入式);法蘭
探桿長度:300mm(此長度為插入式標準長度,特殊請聲明)
探桿直徑:19mm(插入式)
直管段長度:無嚴格要求
壓力損失:可以忽略
工作壓力:1.6MPa;7.3MPa
現場顯示:LED顯示;LCD顯示
數據保護:累計量保存在EEROM內,(斷電可保存)
傳感器及管線表體材料:316L(可選哈氏合金C)
防護等級:IP65
防爆等級:ExdIICT6
應用實例
1、石油化工行業
應用場合:火炬氣排放監控
產品優點:寬量程比,傳感器不易堵塞,可在線插拔清洗,適用氣體廣泛
2、電力行業
應用場合:鍋爐一次風、二次風、磨煤風的風量測量
產品優點:安裝簡便,無直管段要求,低壓力損失,無需溫壓補償,可在苛刻的條件下使用(如:空氣中含有粉塵、顆粒、磨損嚴重、低壓力等)
3、冶金行業
應用場合:高爐煤氣、焦爐煤氣測量
產品優點:按實際介質組份標定,可對組份變化進行修正,可在線清洗傳感器,插入長度可任意調整
4、電子行業
應用場合:高純度氣體質量流量測量
產品優點:無需溫壓補償直接測量質量流量,傳感頭經過高度拋光,可用于貿易結算
5、供暖通風和空調系統(HVAC)
產品優點:產品反應靈敏、運行可靠,對安裝直管段無嚴格要求
6、水處理行業
應用場合:測量曝氣池的空氣流量
產品優點:耐臟、耐塵,真正無壓降,現場安裝簡便
7、食品行業
應用場合:向反應器中通入適量氣體,控制過程及質量
產品優點:衛生級,高純凈度,所有接氣表面采用不銹鋼,寬量程比
