插入式渦街流量計

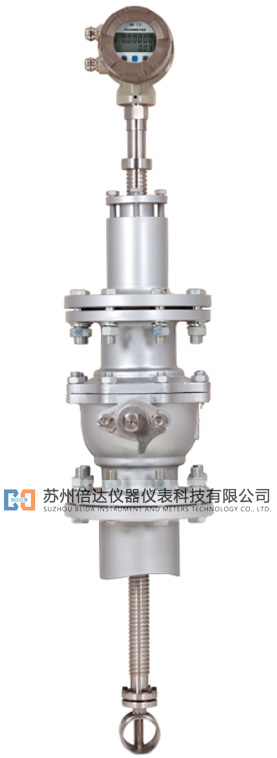

插入式渦街流量傳感器
一、概述
插入式渦街流量傳感器,可廣泛的使用于各種行業大口徑管道中氣體、液體、蒸汽流量計量,也可測量含有微小顆粒,雜質的渾濁液體,并可作為流量變送器用于自動控制系統中。
插入式渦街流量傳感器防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdⅡBT6。
二、工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定---在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的脈沖或電流信號。
三、產品特點
可實現不斷流拆裝傳感器,可實現放大器與傳感器分離。
采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能。
壓力損失小,量程范圍寬,范圍度達25:1 。
無可動部件,長期穩定,結構簡單便于安裝和維護。
可測介質溫度達+250℃。
四、技術規格

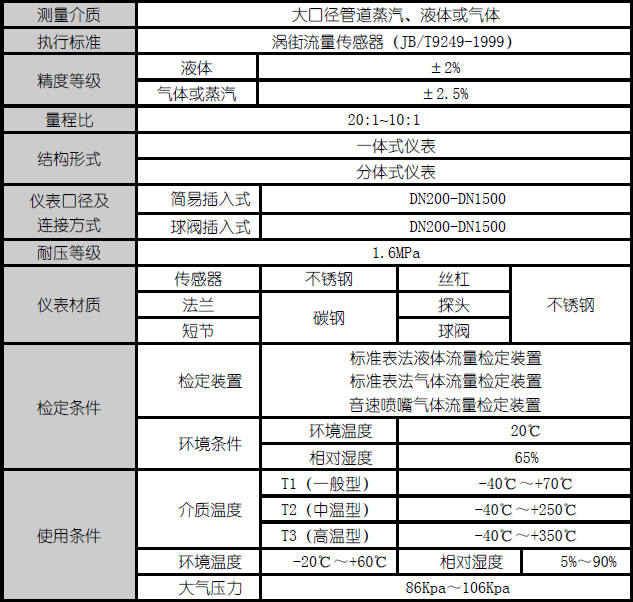

表4.1 插入式渦街傳感器通用指標
五、儀表選型

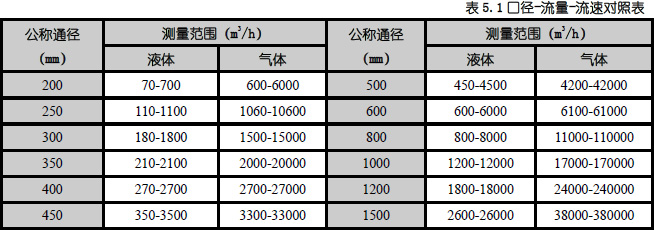

A、一般液體和氣體使用流量范圍

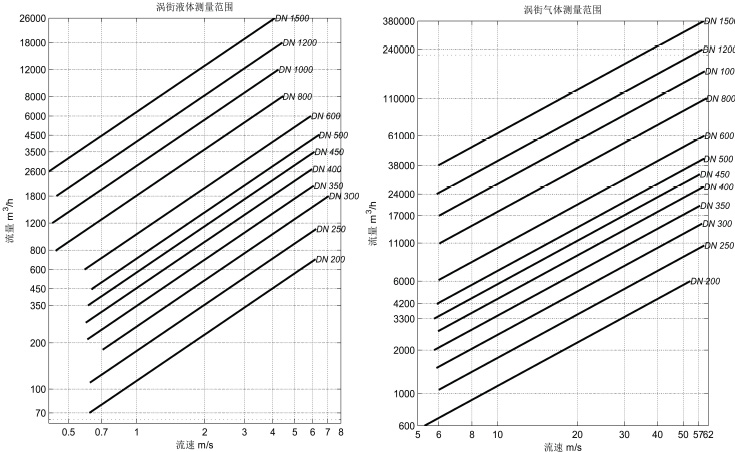

圖5.1 口徑-流量-流速
液體使用流量范圍的測試條件是常溫水(t=20℃,p=1000kg/m3)。
氣體使用測量范圍的測試條件是常溫常壓的空氣(t=20℃,P=101.325Kpa,ρ=1.205kg/m3)。
B、已知標準狀態下的體積流量換算成工況下的體積流量(參考管道式渦街§4.3.3 儀表選型)

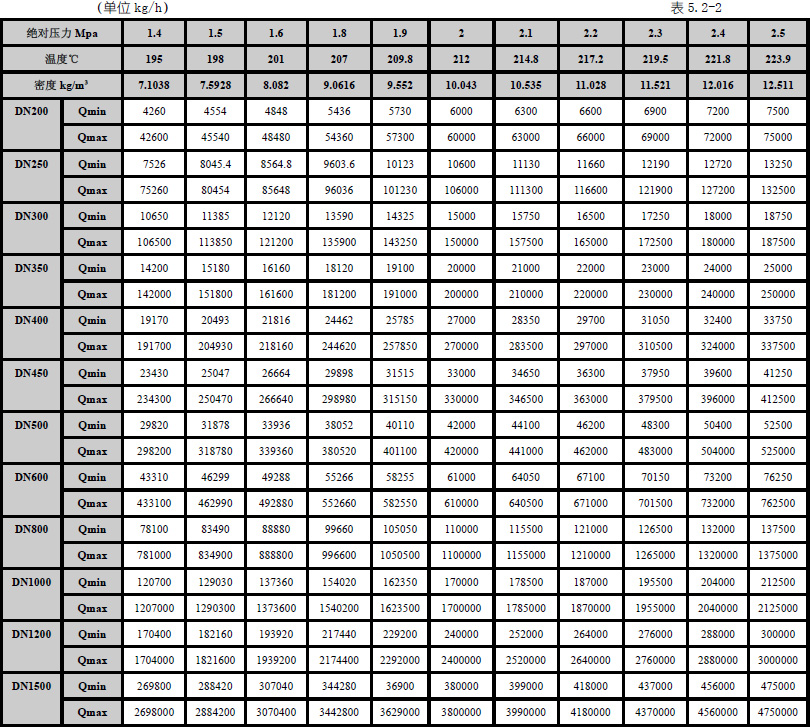

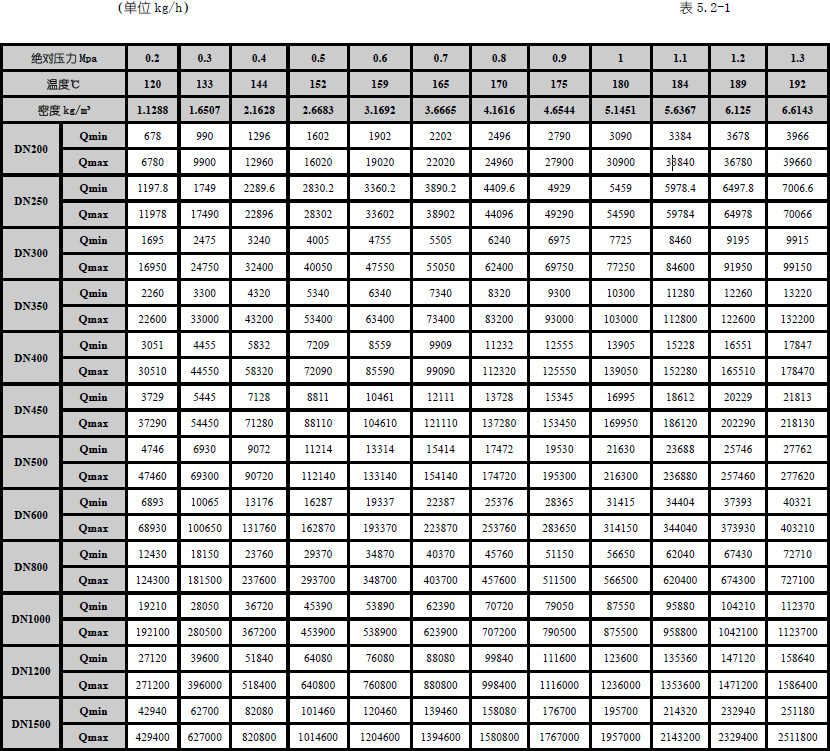

C、對于飽和蒸汽,可按表5.2 所給質量流量的范圍對照選取。

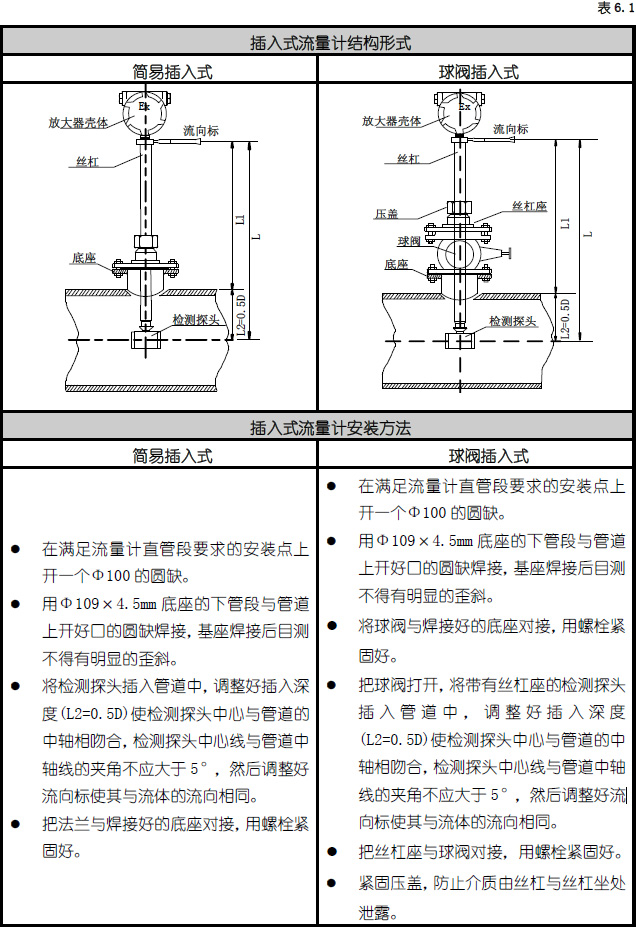

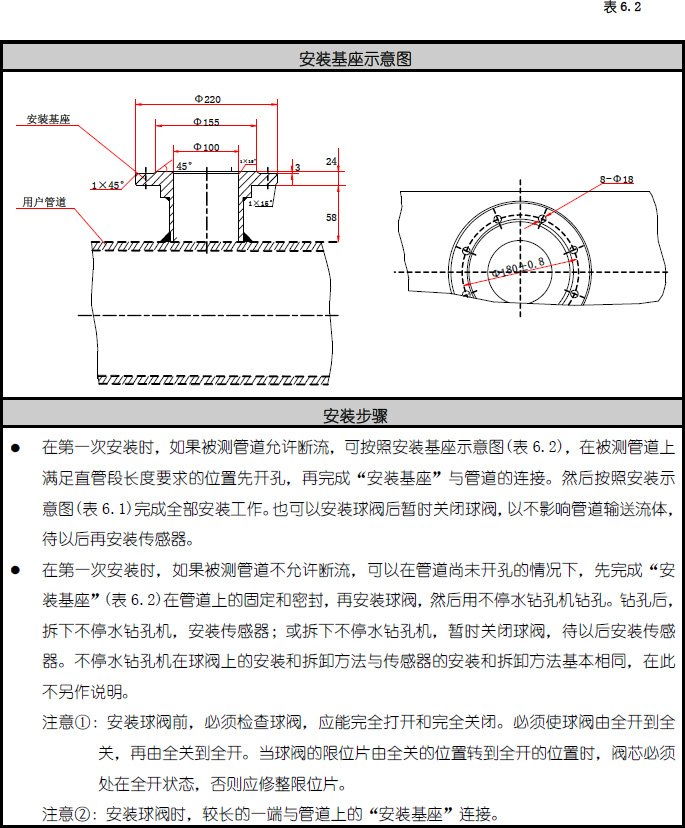

六、結構形式與安裝方法
注:對直管段要求:流量計上游直管段長度不應小于20D,下游直管段長度不應小于7D。若直管段長度不能滿足此要求,可在具備現場標定條件的情況下進行現場標定后,采用現場標定的儀表系數K。
一、概述
插入式渦街流量傳感器,可廣泛的使用于各種行業大口徑管道中氣體、液體、蒸汽流量計量,也可測量含有微小顆粒,雜質的渾濁液體,并可作為流量變送器用于自動控制系統中。
插入式渦街流量傳感器防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdⅡBT6。
二、工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定---在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的脈沖或電流信號。
三、產品特點
可實現不斷流拆裝傳感器,可實現放大器與傳感器分離。
采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能。
壓力損失小,量程范圍寬,范圍度達25:1 。
無可動部件,長期穩定,結構簡單便于安裝和維護。
可測介質溫度達+250℃。
四、技術規格
五、儀表選型
A、一般液體和氣體使用流量范圍
圖5.1 口徑-流量-流速
液體使用流量范圍的測試條件是常溫水(t=20℃,p=1000kg/m3)。
氣體使用測量范圍的測試條件是常溫常壓的空氣(t=20℃,P=101.325Kpa,ρ=1.205kg/m3)。
B、已知標準狀態下的體積流量換算成工況下的體積流量(參考管道式渦街§4.3.3 儀表選型)
C、對于飽和蒸汽,可按表5.2 所給質量流量的范圍對照選取。
六、結構形式與安裝方法
注:對直管段要求:流量計上游直管段長度不應小于20D,下游直管段長度不應小于7D。若直管段長度不能滿足此要求,可在具備現場標定條件的情況下進行現場標定后,采用現場標定的儀表系數K。
