概述
　　渦街流量計（也稱旋渦流量計）是用途極其廣泛的一種流量計量?jī)x表，幾乎可以用在所有氣體、液體和蒸汽的流量計量、測量和控制。
　　應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。

渦街流量計具有以下特點：
　　測量精度高，量程寬；
　　介質廣泛，可測量液體、氣體和蒸汽；
　　工作溫度高，介質溫度可達350℃；
　　無運動部件，無磨損，可靠性高；
　　表體采用不銹鋼材料，美觀、耐腐蝕。

技術參數
　　公稱通徑：
　　法蘭式：DN15-DN300
　　插入式：DN200-DN2000
　　適用范圍：
　　氣體：壓縮空氣、二氧化碳、氧氣、氮?dú)獾?br />　　液體：除鹽水、軟化水、高溫水等
　　蒸汽：飽和蒸汽、過熱蒸汽
　　介質溫度：
　　低溫：–40℃-150℃
　　中溫：–40℃-250℃
　　高溫：–40℃-350℃
　　公稱壓力：
　　低壓：≤1.6MPa 、≤2.5MPa
　　中壓：≤4MPa 、≤6.3MPa
　　高壓：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa
　　精度等級：
　　測量液體：1.0級(0.5級可協議訂貨)
　　測量氣體：1.5級(1級可協議訂貨)
　　測量蒸汽：1.5級(1級可協議訂貨)
　　插入式：2.5級
　　流速范圍：
　　液體：0.35-8m/s
　　氣體：3-70m/s
　　蒸汽：2.5-75m/s

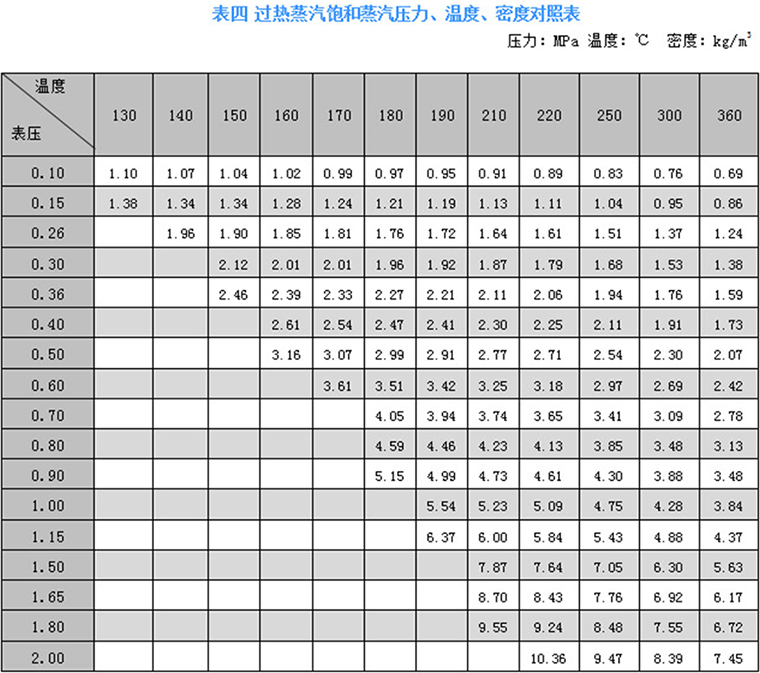

　　測量范圍：見表一、表二、表三、表四
　　輸出信號：
　　電壓脈沖：低電平≤1V，高電平 ≥6V
　　標準電流：4-20mA
　　供電電源：
　　電壓脈沖輸出：DC12V/DC24V
　　4-20mA標準電流輸出: DC24V/DC24V+3.6V鋰電池
　　一體化表頭顯示：3.6V鋰電池
　　環境溫度：–20℃-+55℃
　　相對濕度：5%-90%
　　表體材料：304不銹鋼，其他材質可協議供貨
　　防護等級：IP65、IP67

渦街流量計選型指南
　　測量氣體和液體時，首先確定介質在工況下大致流量范圍，就可通過查表法確定渦街流量計公稱通徑。

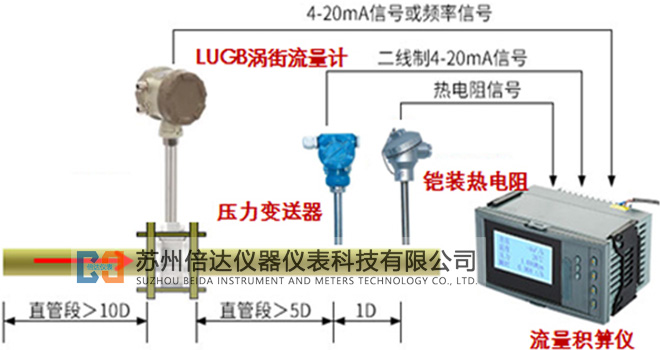

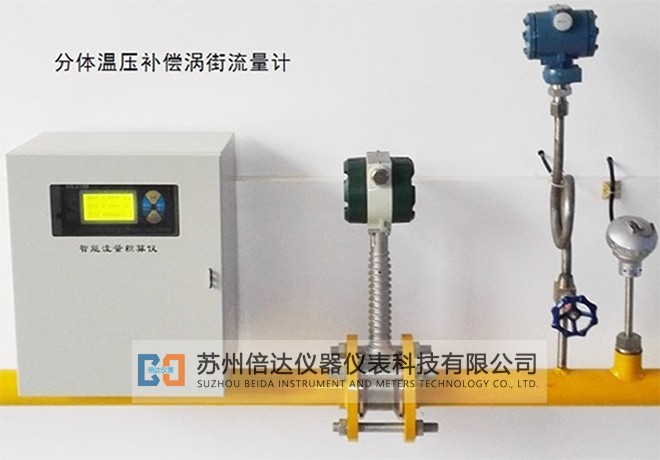

　　測量蒸汽、氣體優選分體式帶溫度、壓力補償渦街流量計，具體的配置是：渦街流量傳感器、智能流量積算儀、壓力變送器、Pt-100鉑熱電阻及壁掛式儀表箱（簡稱五件套）。這種配置計量準確，測量蒸汽顯示的是補償后質量流量，測量氣體顯示的是標況和工況體積流量，如下圖：
