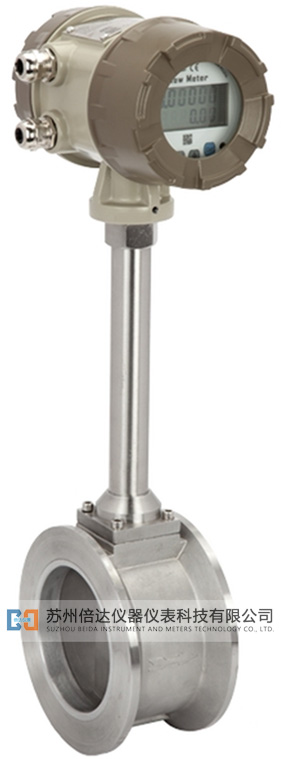

卡裝式渦街流量計
渦街流量計(也稱旋渦流量計)是用途極其廣泛的一種流量計量儀表,幾乎可以用在所有氣體、液體和蒸汽的流量計量、測量和控制。
應力式渦街流量計是速度式流量計的一種,它以卡門渦街理論為基礎,采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率,從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。
渦街流量計具有以下特點:
測量精度高,量程寬;
介質廣泛,可測量液體、氣體和蒸汽;
工作溫度高,介質溫度可達350℃;
無運動部件,無磨損,可靠性高;
表體采用不銹鋼材料,美觀、耐腐蝕。
技術參數
公稱通徑:
法蘭式:DN15-DN300
插入式:DN200-DN2000
適用范圍:
氣體:壓縮空氣、二氧化碳、氧氣、氮?dú)獾?
液體:除鹽水、軟化水、高溫水等
蒸汽:飽和蒸汽、過熱蒸汽
介質溫度:
低溫:–40℃-150℃
中溫:–40℃-250℃
高溫:–40℃-350℃
公稱壓力:
低壓:≤1.6MPa 、≤2.5MPa
中壓:≤4MPa 、≤6.3MPa
高壓:≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa
精度等級:
測量液體:1.0級(0.5級可協議訂貨)
測量氣體:1.5級(1級可協議訂貨)
測量蒸汽:1.5級(1級可協議訂貨)
插入式:2.5級
流速范圍:
液體:0.35-8m/s
氣體:3-70m/s
蒸汽:2.5-75m/s
測量范圍:見表一、表二、表三、表四
輸出信號:
電壓脈沖:低電平≤1V,高電平 ≥6V
標準電流:4-20mA
供電電源:
電壓脈沖輸出:DC12V/DC24V
4-20mA標準電流輸出: DC24V/DC24V+3.6V鋰電池
一體化表頭顯示:3.6V鋰電池
環境溫度:–20℃-+55℃
相對濕度:5%-90%
表體材料:304不銹鋼,其他材質可協議供貨
防護等級:IP65、IP67
渦街流量計選型指南
測量氣體和液體時,首先確定介質在工況下大致流量范圍,就可通過查表法確定渦街流量計公稱通徑。
